HRIR (頭部インパルス応答) の畳み込みによって、ヘッドホン再生でも音像を頭の外へ出す「頭外定位」を狙ったヘッドホンアンプ兼USB DACを作りました。RP2350 と SGTL5000 を使い、4経路 256タップの FIR 畳み込みに加え、方向別の反射処理や後期残響、オールパスフィルタによるデコリレーション処理までを 48kHz のまま実時間で処理しています。

自作オーディオは測定値を追い求める方向や音や回路の面白さを追い求める方向、ヴィンテージな方向などいろいろありますが、このようなデジタル信号処理モリモリもなかなか楽しいです。

製作の背景

ヘッドホンで音楽を聴くと、音像が頭の中や耳のすぐ近くに貼りついたように聞こえます。これを「頭内定位」と呼びます。これが独特の聞き疲れや閉塞感を生みます。スピーカーで聴いたときのように、音像が前方の空間に広がって聞こえるのが「頭外定位」です。一般的なヘッドホン再生で頭内定位になってしまうのは、左右のレベル差しか情報が無く、本来耳に到達するはずの頭部や耳介での反射・回折による周波数特性の変化や、左右耳への到達時間差が失われているためです。

この失われている情報を数値化したものが HRTF (頭部伝達関数) およびその時間領域での表現である HRIR で、オープンデータとして多くの HRIR データベース (本機では SADIE II を採用) が公開されています。本機はこれをヘッドホン信号に畳み込むことで、ヘッドホン再生でもスピーカー再生のような頭外定位感を目指したものです。単に畳み込むだけでなく、前後の初期反射や拡散音場を付加することで、より自然な空間感を得られる機能もあります。

本機に至る前段として、まずアナログ段のクロストークを限界まで削いだ低クロストークヘッドホンアンプを作りました。定位の精度は確かに増したものの、聴き込むうちに中央の音が無いかのような違和感が気になるようになりました。逆に意図的にクロストークを加えたらどう聞こえるのかを確かめたくなり、後にクロストーク量を任意に可変できるアンプも作りました（記事化はまだですが要約はこちら）。そこで分かったのは、左右同位相の単純なクロストークは聴感への影響が当初の想像よりずっと小さいということと、ヘッドホンではそもそも頭内定位の違和感をなくすのは難しそうということでした。空間感を変えるには時間差や周波数特性の違いまで含めて加える必要がある、という感触を得たので、それを HRIR の畳み込みでまとめて再合成しようというのが本機です。

仕様

• マイコン: RP2350A
• コーデック: SGTL5000 (I2S マスター, 48kHz / 24bit)
• USB Audio: UAC2.0 Full-Speed, 48kHz / 16bit / 2ch
• HRIR データ: SADIE II データベース (±45°、 仰角0°、全被験者)
• 主畳み込み: 4経路 × 256タップ FIR (L→L, L→R, R→L, R→R)
• 方向別反射: 7方向 × 2経路 × 24タップ FIR（計14本） + 8～42ms の遅延線
• 残響: 6 本の遅延線による後期残響
• 内部演算: Q15 固定小数点 (中間値 32bit / 積和 64bit)
• 動作クロック: SYSCLK 252MHz (OC)
• 電源: USB 5V

頭外定位の原理

仮想的にスピーカーを自身の左右前方 ±45° に設置した状況を再現します。このとき、左スピーカーから出た音は左耳だけでなく右耳にも回り込んで到達し、右スピーカーから出た音も同様です。したがって、耳に届く信号は次のクロスフィードを含んだ 2×2 の畳み込みで表現できます。

$$ \begin{pmatrix} y_L \\ y_R \end{pmatrix} = \begin{pmatrix} h_{LL} & h_{RL} \\ h_{LR} & h_{RR} \end{pmatrix} \ast \begin{pmatrix} x_L \\ x_R \end{pmatrix} $$

\(h_{LL}\) は左スピーカーから左耳、\(h_{LR}\) は左スピーカーから右耳に到達する HRIR です。右側も同様で、合計 4 経路を畳み込むことで、左右耳に届く音が「前方に置かれたスピーカーから届いた音」に近づきます。頭の形状や耳介は人によって異なるため、HRIR の切り替えで複数の被験者のデータを比較できるようにしました。

ハードウェア

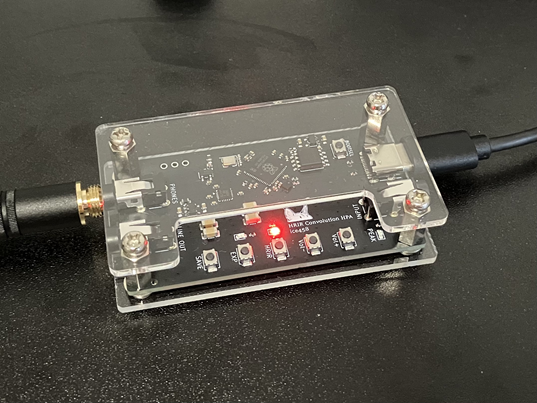

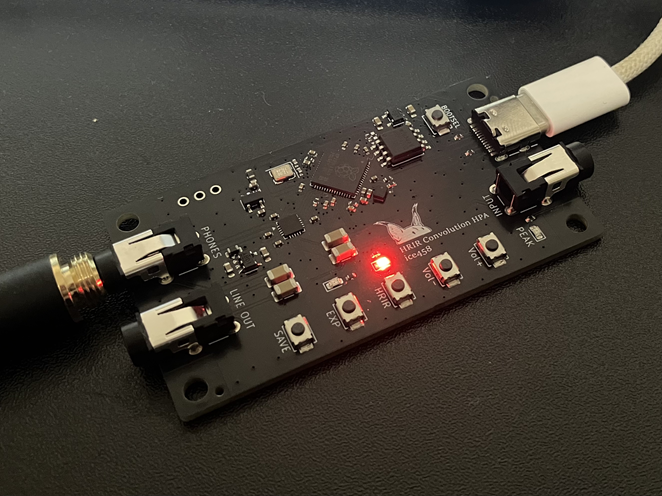

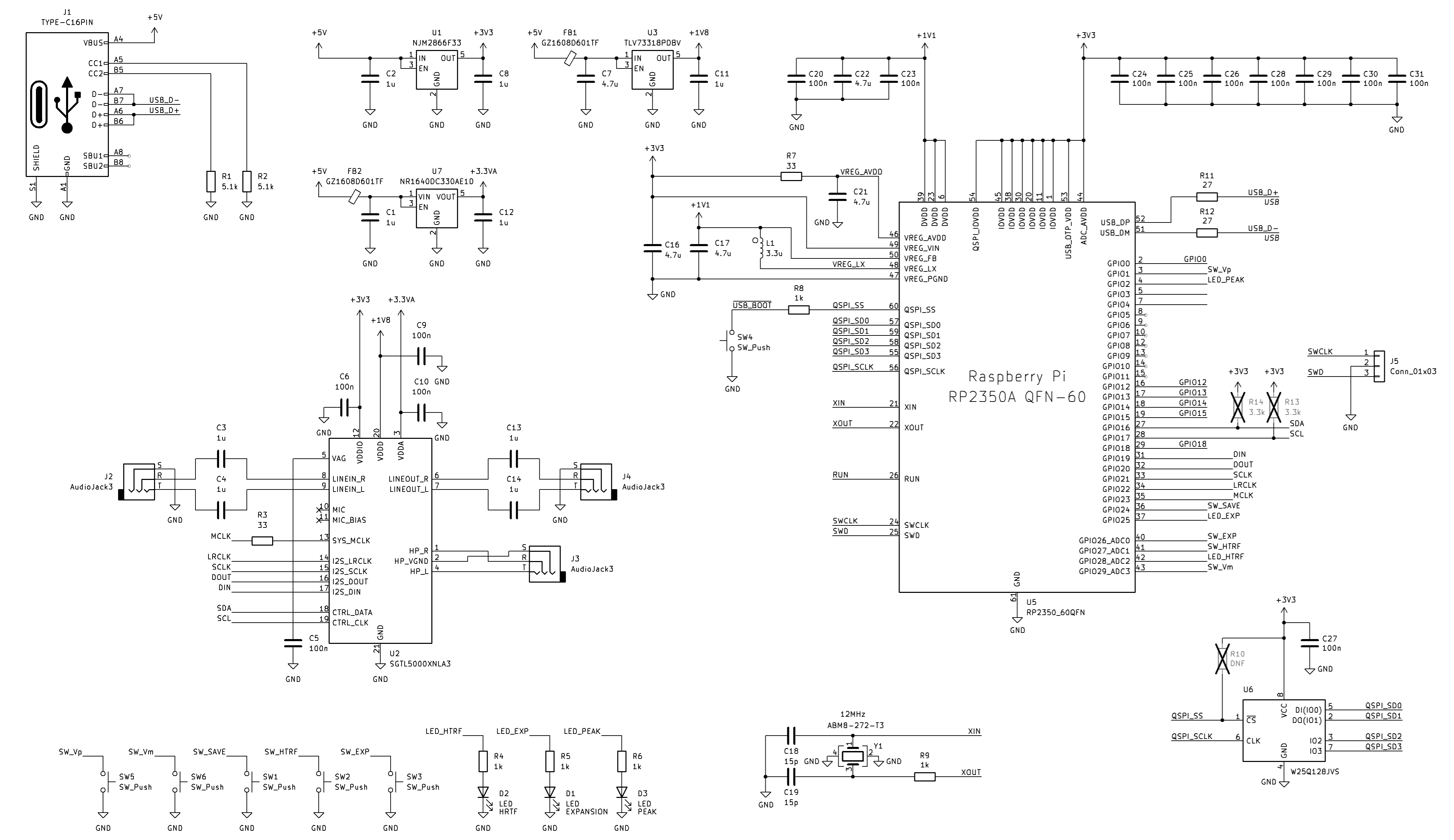

ヘッドホン出力とライン入力、USB 入力を持ち、マイコンは Raspberry Pi Pico 2 を使用しています。コーデックには入出力を一体で賄える SGTL5000 を使い、こちらを I2S マスターとして 48kHz / 24bit で動作させ、Pico 側は PIO で I2S スレーブとして受け取る構成にしました。MCLK は SGTL5000 が要求する 12MHz を、SYSCLK 252MHz から PWM による整数分周 (252 / 21) で生成しています。オーバークロックは分周が整数比になる点と、DSP 処理に十分なサイクル余裕を確保するために必要でした。

操作系は HRIR 切替、EXP (音場拡張) の ON/OFF、音量、状態保存の計 5 ボタンと、現在の動作状態を示す LED 3 個 (HRIR / EXP / PEAK) を備えています。状態の保存/復元はフラッシュの最終セクタにチェックサム付きで書き込みます。書き込み時は Core1 を停止し、DMA と PIO を完全に止めてから実行することで、オーディオ処理と安全に両立させています。

信号処理

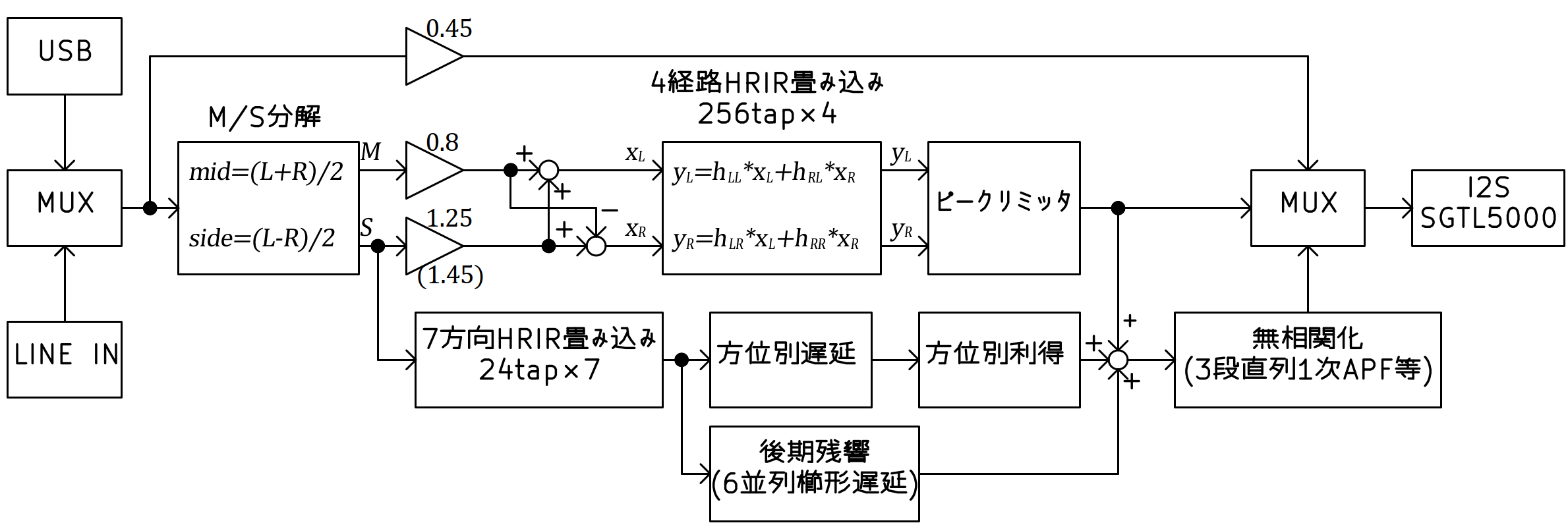

DSP は Core1 で動作させ、Core0 は USB やボタン、LED といった UI 処理に専念させる構成としました。DMA のダブルバッファ (1 バッファあたり 128 フレーム ≒ 2.67ms) が完了するたびに割り込みが入り、その中で 1 ブロック分の処理を行います。動作モードは以下の 3 種類で、ボタン操作で切り替えます。

• パススルーモード: 畳み込みを行わず、入力をそのまま減衰して出力します。
• 頭外定位モード: 主畳み込みによって頭外定位を生成します。
• 頭外定位＋音場拡張モード: 主畳み込みに加え、方向別反射・後期残響・オールパスフィルタによる無相関化で空間感を付加します。

共通の入出力データ形式

I2S から受け取る 32bit ワードは上位 24bit に音声データを左詰めで持っています。内部処理は 24bit 符号付き整数を基本とし、FIR の履歴と係数は Q15、積和の累算器は Q30 (int64) で持ちます。

ワード ⇔ 24bit 整数の変換は、それぞれ 8bit 右シフトと、飽和後に 8bit 左シフトで行います。

パススルーモード

入力をそのまま 0.45 倍に減衰して出力します。これにより他モードとの聴覚上の音量差を低減します。

$$y_L = 0.45 \cdot x_L,\quad y_R = 0.45 \cdot x_R$$

頭外定位モード

1. 中央・側方分離と仮想スピーカー再配分: ステレオを和差で中央成分 \(M\) と側方成分 \(S\) に分解し、±45° の仮想スピーカー信号へ再配分します。

$$M = \frac{x_L + x_R}{2},\quad S = \frac{x_L - x_R}{2}$$

$$L_{spk} = 0.8\,M + 1.25\,S,\quad R_{spk} = 0.8\,M - 1.25\,S$$

全体に 0.45 のヘッドルームを乗せた後、瞬時ピークリミッタで 0.9 FS 以下にクリップ抑制します。

2. Q15 化と履歴書き込み: 24bit 整数を 9bit 右シフトして Q15 にし、係数長の 2 倍の長さで確保した履歴バッファの「書き込み位置」と「位置＋係数長」の両方に同じ値を書きます。これにより巡回参照が線形アクセスに変換でき、畳み込みループから分岐を追い出せます。

3. 4 経路主畳み込み: 左右入力それぞれに同側 / 対側の HRIR を畳み込み、4 経路分を加算します。16bit×2 を 1 サイクルで 64bit 累算器へ積和する DSP 拡張命令を使い、2 タップを同時に処理しています。

$$y_L[n] = \sum_{k=0}^{N-1} h_{LL}[k]\,q_L[n-k] + \sum_{k=0}^{N-1} h_{RL}[k]\,q_R[n-k]$$

$$y_R[n] = \sum_{k=0}^{N-1} h_{LR}[k]\,q_L[n-k] + \sum_{k=0}^{N-1} h_{RR}[k]\,q_R[n-k]$$

Q30 累算器を 6bit 右シフトして 24bit スケールに戻し、0.70 倍のヘッドルームとピークリミッタを掛けて直接音とします。この関数は SRAM に配置し、フラッシュのキャッシュミスによるレイテンシ悪化を防いでいます。48kHz では毎秒およそ 4900 万回の積和演算となります。

4. ボリュームと出力: ホスト音量とボタン音量を合成した Q15 ゲインを掛け、24bit 左詰めの 32bit ワードへ戻して I2S に流します。

頭外定位＋音場拡張モード

頭外定位モードの処理を実行 (ただし側方利得は 1.25 → 1.45 に増加) した上で、以下を加えます。

1. 側方信号の履歴: 側方成分 \(S\) を Q15 化し、反射用の履歴バッファへ書き込みます。

2. 方向別反射と遅延線: 7 方向 \(d \in \{0,\dots,6\}\) について、側方信号を方向別の短い HRIR で畳み込み、0.70 倍のヘッドルームを通して方向別の遅延線 (最大 2016 サンプル ≒ 42ms) にずらし、方向別利得 \(g_d\) を掛けて加算します。これが初期反射 \(E_L, E_R\) です。左右それぞれに反射を作るため、短い FIR（24タップ）は 7 方向 × 2 耳で合計 14 本が並列に動いています。方位角 \(\theta_d\) は正面を 0°、右回りを正、左回りを負として、左右対称なペアで前方寄りから後方へ並べています。

$$E_L = \sum_d g_d \cdot r_L^{(d)}[n - D_d],\quad E_R = \sum_d g_d \cdot r_R^{(d)}[n - D_d]$$

このモードでは、主畳み込みが 4 経路 × 256 タップ、方向別反射が 7 方向 × 2 経路 × 24 タップです。48kHz 動作では、主畳み込みだけで毎秒約 4,900 万回の積和 (MAC) になり、方向別反射を足すと \((4×256 + 7×2×24)×48000 = 65,280,000\) より、合計で毎秒約 6,500 万回の積和演算を行っています。

3. 後期残響 (6 並列櫛形遅延): 反射駆動信号と初期反射の Side 差分を主体に、Mid 和成分も少量 (0.02 倍) 混ぜて励振信号 \(e\) を作り、長さの異なる 6 本の遅延線 (1499 / 1777 / 1999 / 2357 / 2753 / 3251 サンプル) に並列に供給します。Side 主体とすることで定位の芯を残しつつ、Mid を少量加えることでセンター定位の音にも自然な残響が乗ります。各ラインは 1 次低域フィルタで高域を減衰させてからフィードバックします。

$$e = \underbrace{0.30 \cdot \frac{r_L^{drive} - r_R^{drive}}{2} + \frac{E_L - E_R}{2}}_{\text{Side 励振}} + 0.02 \left( \underbrace{0.30 \cdot \frac{r_L^{drive} + r_R^{drive}}{2} + \frac{E_L + E_R}{2}}_{\text{Mid 励振}} \right)$$

$$\text{lp}_i \leftarrow \text{lp}_i + 0.58\,(d_i - \text{lp}_i),\quad \text{buf}_i[\text{pos}_i] \leftarrow e + 0.66\,\text{lp}_i$$

6 本の遅延出力から、平均値 \(M_r\) と左右で重み符号を変えた \(D_L, D_R\) を作り、\(M_r + 0.38(D_L - M_r)\) のように混合して 0.58 倍したものを残響成分 \(L_{late}, R_{late}\) とします。

4. 合算と側方の無相関化: 直接音・初期反射・後期残響を加算して \(p_L, p_R\) とし、再度中央・側方に分解します。側方成分に対して左右で異なる遅延長 (左耳: 149/350/658、右耳: 226/437/830) の 3 段直列 1 次オールパスフィルタを通し、左右間の位相相関を崩します。各段は次式です。

$$y[n] = \text{buf}[\text{pos}] - 0.55 \cdot x[n],\quad \text{buf}[\text{pos}] \leftarrow x[n] + 0.55 \cdot \text{buf}[\text{pos}]$$

オールパス出力を原側方と 0.30 の混合比でブレンドし、中央と再合成して 0.74 倍のヘッドルームとピークリミッタを掛けます。

$$\text{out}_L = 0.74\,(M_p + S'_L),\quad \text{out}_R = 0.74\,(M_p + S'_R)$$

5. ボリュームと出力: 他のモードと共通の最終段で、合成ゲインを掛けて I2S に送出します。

HRIR 係数の ROM 化

SADIE II は被験者ごとに大量の HRIR WAV を持つデータベースで、全方向を実機に載せるのは現実的ではありません。そこで、オフラインの Python スクリプトで必要な方向 (±45°, EL=0°) に最も近い WAV を選び、Q15 量子化して C ヘッダとして書き出しています。方向別反射用の 7 方向分についても同じスクリプトで抽出し、全方向をまとめて目標ピーク 0.22 に正規化してから格納しています。

USB Audio の実装

USB 側は TinyUSB を使って UAC2.0 Speaker + CDC の複合デバイスとして実装しています。CDC は起動ログや内部状態 (モード、HRIR 番号、EXP、CPU 使用率など) をシリアル経由で出すために常設しており、UAC2 と同じ USB 接続上に同居させています。

ホスト⇔デバイス間のクロック整合

USB Audio の非同期転送では、ホストの送出レートとデバイス側の再生レート (本機は SGTL5000 の内部クロック) がわずかにずれるため、どこかで吸収する必要があります。一般的にはフィードバックエンドポイント経由でデバイスからホストへ補正値を送る設計が推奨されますが、Windows の UAC2 標準ドライバは Full-Speed 動作時でもフィードバック値を 16.16 フォーマット (本来は 10.14) で要求するという仕様逸脱があり、iOS や macOS と同時に両立させるのは実装コストが高い領域です。

本機ではフィードバック送出を完全に無効化し、代わりに消費側 (I2S 送出側) で流量を吸収する方針としました。USB 側はリングバッファに受信データを積みます。リング残量がデッドバンド (±128 語) を超えたら、そのバッチ内で最初に見つかる無音フレームを複製または破棄し、無音が見つからずハードリミット (±768 語) を超える場合のみバッチ全体で線型補完によるリサンプルを行います。線型補完といっても N=16 程度の動きなので、ピッチ変動は 6 cent 以下に収まり、聴感上はほぼ検知できません。

Alt 切替時のハード保護

Windows 側で既定の再生デバイスを切り替えると、UAC2 は Alt 0 ⇆ Alt 1 の切り替えが頻繁に発生します。Pico SDK の USB ドライバには、すべての EP が閉じられるまで DPRAM のポインタをリセットしない仕様があり、CDC を常時開いている本機の構成ではこの切り替えを繰り返すうちに DPRAM が枯渇し、5 回目で hard_assert に落ちる問題がありました。これは TUP_DCD_EDPT_ISO_ALLOC = 1 を有効にし、起動時に ISO 用バッファを 1 度だけ固定確保する方式で回避しています。あわせて Alt 0 遷移時に受信中断フラグが残留し、Alt 1 復帰時に panic する問題も、ISO エンドポイントのバッファ制御レジスタを手動でクリアして受信を停止させることで解消しました。

CPU 使用率

Core1 の処理サイクルを DWT CYCCNT で測定し、1 バッファ分 (128 フレーム) の処理に掛かるサイクル数を CDC 経由で 1 秒ごとに出力できるようにしています。予算は SYSCLK × 128 / 48000 で、252MHz 動作時はおよそ 67 万サイクルです。音場拡張 OFF では主 FIR が支配的で 52% 前後、音場拡張 ON では方向別反射と後期残響が加わって 92% 前後という結果になりました。

使用感

パススルーモードから頭外定位モードへ切り替えると、音像が耳の近くから前方へ移動するのがはっきり分かります。ただし HRIR は本来、個人の耳介・頭部形状に合わせたものが最適なので、SADIE II の被験者すべてが自分の耳に合うわけではありません。何人かを切り替えて、最も自然に前方から聞こえるデータを選ぶ使い方が基本となります。音場拡張を ON にすると空間の広がりが強まり、臨場感が増します。ライブ音源などを聴くと非常に楽しいです。
