可変クロストークヘッドホンアンプ

仕様

• 電源: 9V (DCジャック)
• クロストーク: ≦ -106dB (20kHz以下)、-98～-20dB可変
• 入力: バランス (6.3mm TRS×2)

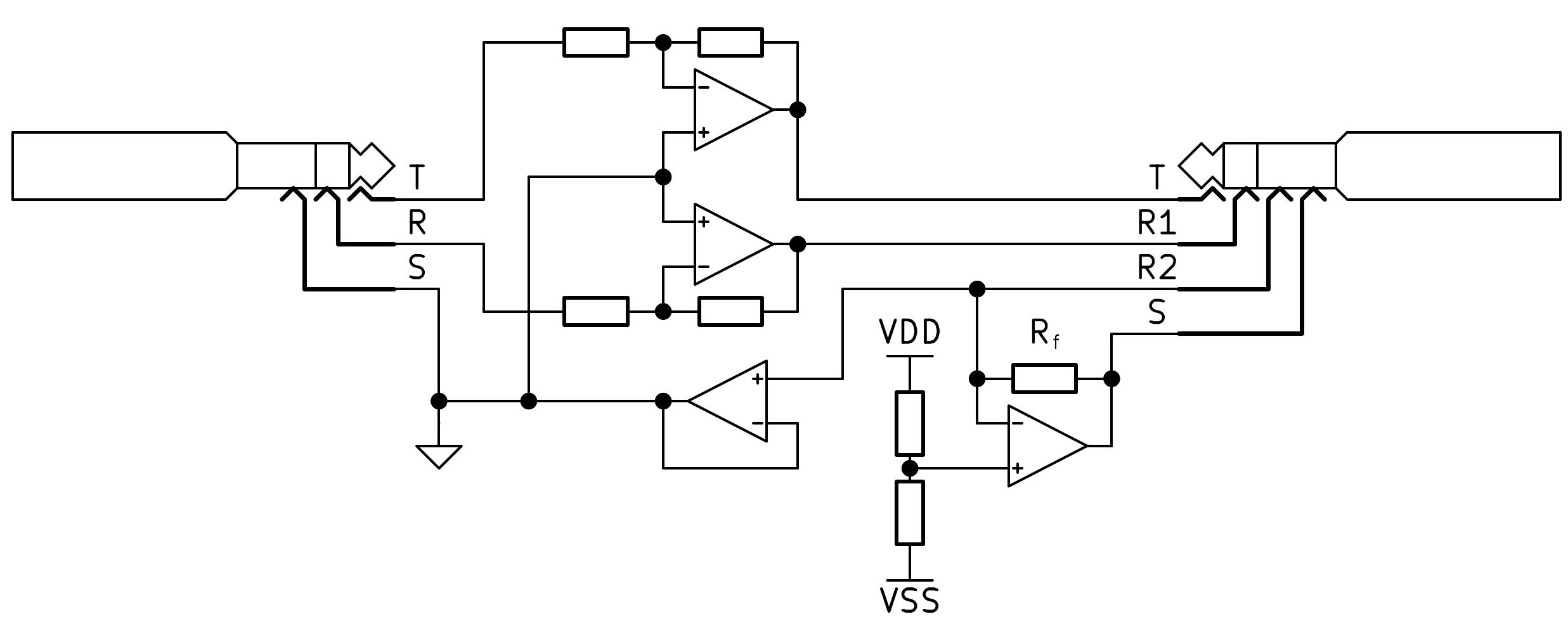

クロストーク低減のメカニズム

負荷から戻る電流 (i_R+i_L) が共通インピーダンスZ_cmで電圧に変換され、もう一方のチャンネルに混入することでクロストークが発生。概算式:

すなわちZ_cmが極小であればクロストークも極小。

• 基本方針: Z_cmをフィードバックの力で1/Aにする。
• 出力コネクタ構成: 4極ジャックのスリーブを2接点化し、電流経路のS端子とクロストーク検出用のR2端子を分離。
• 基準電位の固定: S端子電圧を制御し、回路全体の基準となるR2端子を (VDD-VSS)/2 に固定。CMRR/PSRR由来のクロストークや歪みを低減。
• 接触抵抗対策: R2端子側にバッファを設け、R2端子接触抵抗の影響を低減。
• 前段クロストーク低減: 信号増幅を反転増幅化し、信号GNDへ流れる電流を減らして出力段以前のクロストークを最小化。
• 未挿入時の安定化: R_fにより、ヘッドホン未挿入時でも信号GNDを固定。

設計上の工夫

• 差動→シングル変換: 初段差動回路の基準電圧入力を反転信号で駆動。HOT/COLDの入力インピーダンスを同じにする。
• 電子ボリュームの直列接続: 音量によらず一定のクロストーク割合を維持。
• 基板上のガードリング: 初段や混合段での意図しないクロストークを防ぐ。(効果不明)

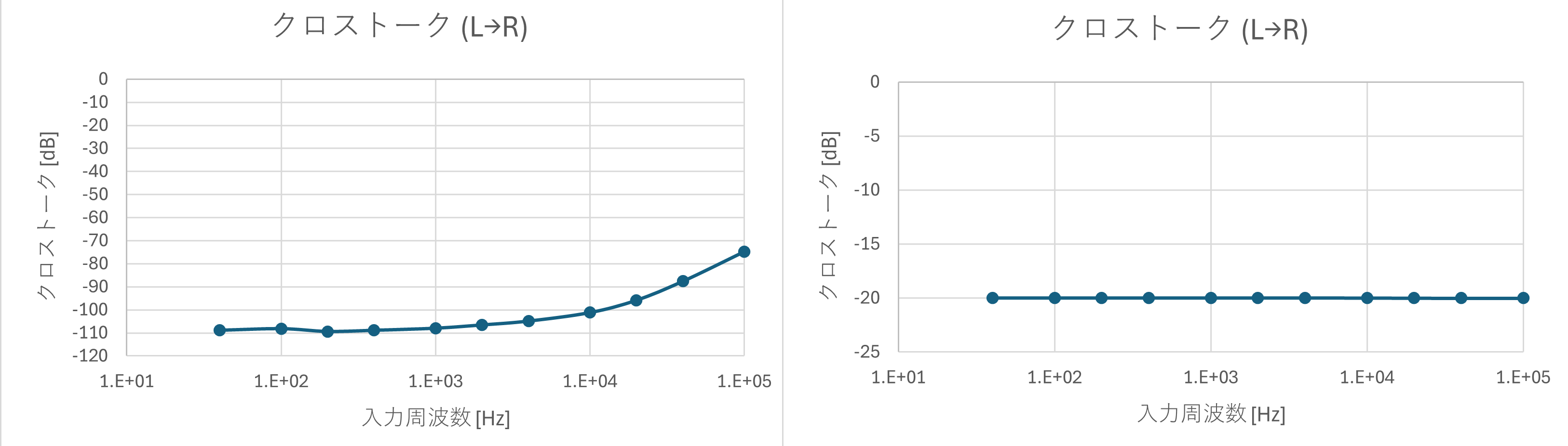

測定結果

両ch 51Ω負荷・出力 1Vrmsの正弦波で測定。全可聴帯域で -95dB以下、1kHzでは -108dB以下を達成。ただしDMMの保証確度以下なので参考値。
