動作動画

仕様

• 電源: 5V 約150mA
• 表示管: LD8036E (6桁VFD)
• 制御: PIC マイコン
• 時計精度: 月差 9秒相当 (RX8900 使用)

• アラーム機能
• 電気二重層コンデンサによるバックアップ機能
• 夜間自動減光機能

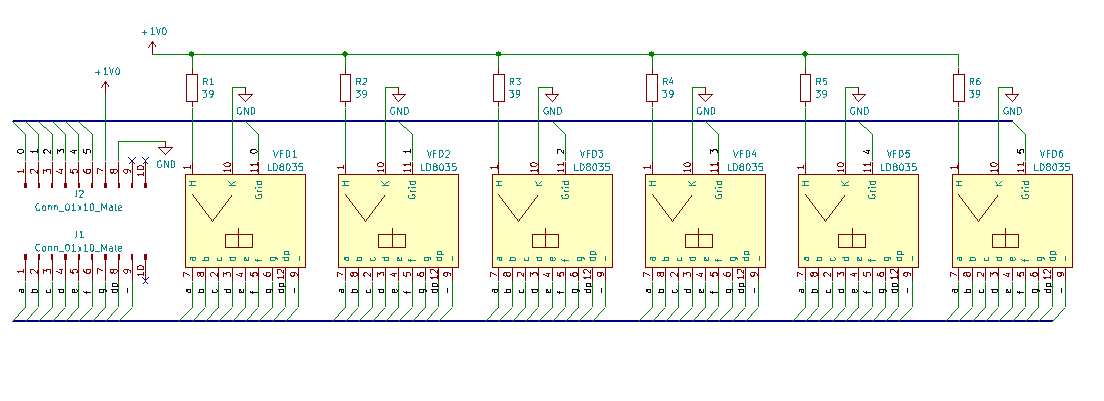

回路図(表示器)

6本の LD8035E をダイナミック駆動できるように配線しました。桁選択はグリッドで行います。

VFD のフィラメントは白熱電球のフィラメントと同じく電流が流れて温度が上がると抵抗が大きくなります。どの程度変化するかは実験して確かめる必要があります。今回は 1.25V の電源で 39Ω の抵抗を直列に入れたところ 19mA ほど流れました。VFD のフィラメントには 0.5V ほどの電圧がかかっていることになります。

共立電子の販売ページによると、フィラメントは 0.8V 26mA とのことでしたが、どういった値なのかよくわかりません。実際に 26mA 流してみるとフィラメントが赤く光ってしまいましたので、これは最大定格なのではないかと思います。セグメントはフィラメントに電流を流すほど明るく光るのですが、寿命が短くなります。暗所では 20mA 以上流すとかすかに赤くなるのが確認できました。

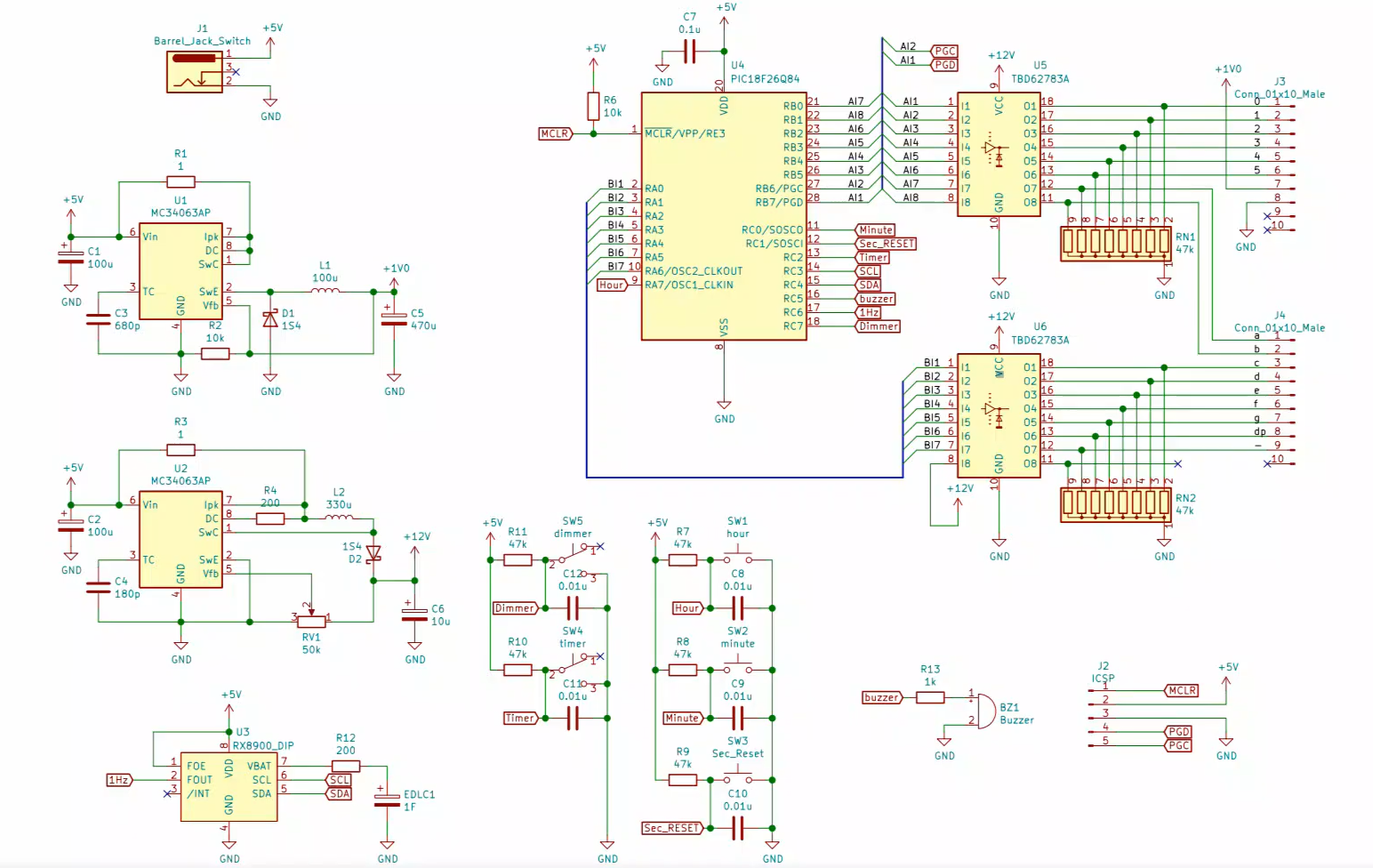

回路図(表示器)

VFD の電源は2種類必要です。フィラメント用の低電圧と、グリッドとアノード用の高電圧です。今回はどちらも MC34063 による簡易スイッチング電源で作りました。低電圧側は 1.25V 、高電圧側は 17V ほどになるように調整しました。本来 LD8035E は 12V の電圧をかけて使うもののようですが、ダイナミック駆動でも輝度を確保するために電圧を上げています。LD8035E はダイナミック駆動には向かない、というような記述もしばしば見かけますが、室内での使用には十分な明るさを確保できました。また、一般的に VFD のダイナミック駆動では、消灯時にグリッドをフィラメントより低い電位にすることで確実に消灯させるようですが、今回は特別工夫しなくても消灯できました。

トランジスタアレイの出力にプルダウン抵抗を付けてありますが、これはアノードの電荷引き抜き用です。VFD のアノードには容量成分があるらしく、これがないと電圧を掛けるのをやめてもうっすら点灯してしまいます。

ダイナミック駆動は 2kHz で行っています。管一つは 333Hz で点滅していることになります。この周波数ではちらつきもゴーストも現れませんでした。

RTC には秋月電子通商の RX8900 DIP化モジュール (通販コード：K-13009) を使用しています。簡単にバックアップ回路を組むことができる便利で高精度な RTC です。

組み立て

今回は部品密度が高くなるので、プリント基板を発注して製作しました。二段重ねの基板構成とするため、実装する部品の高さに制約があります。標準的なピンヘッダとピンソケットを基板間の接続に用いたので、2枚の基板の間隔は 11mm になり、部品の高さは 8mm 以下にする必要がありました。

部品選定

高さ制約のため以下の部品を選定しました：

• C1、C2: ルビコンMH7 16V品
• C6: ニチコンMF 35V品
• C5: 村田製作所 ECASシリーズ (470μF、耐圧2V、表面実装品)
• RV1: TSR-3296 シリーズ (Suntan、小型横型)

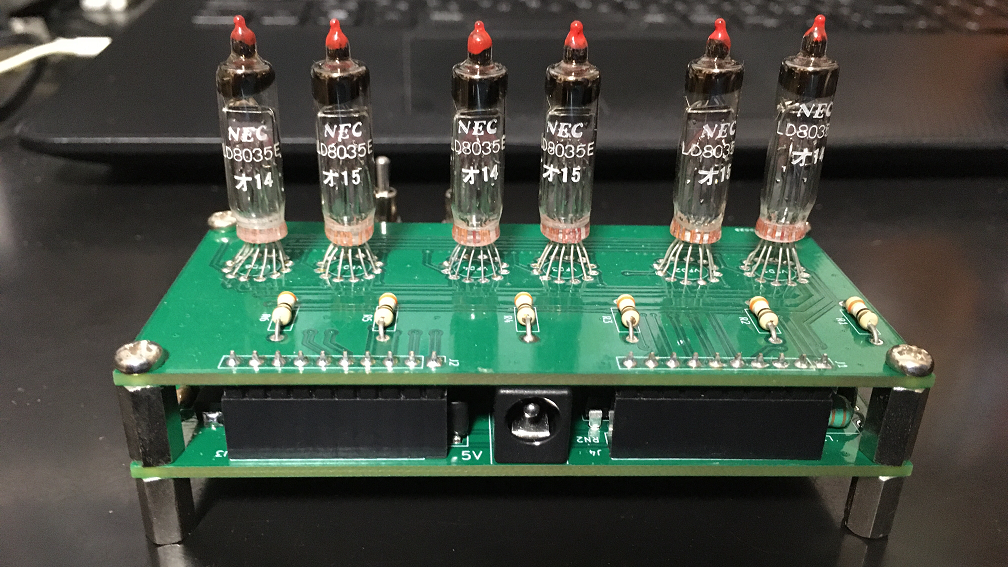

実装完成品

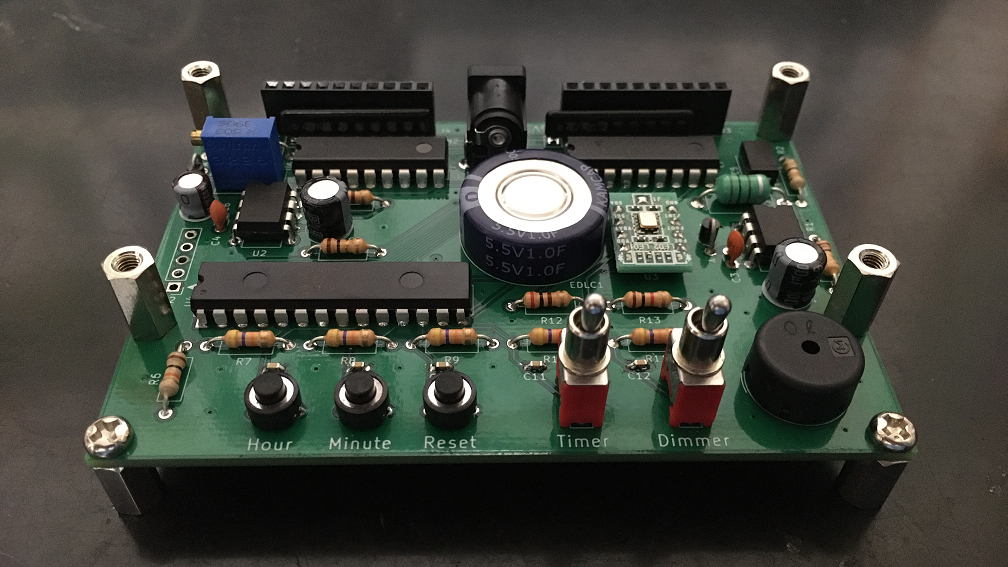

部品を実装した基板の写真です。二段構成により、コンパクトな形状を実現しています。

VFD管の特性と注意点

LD8035E は製造後からかなり時間がたっているので個体差が大きいです。小さな輝度の違いなら明るく点灯させることでごまかせますが、まれに非常に暗くしか点灯しない管もあります。そういった管はどんなに頑張っても明るくは点灯しません。

今回は写真の個体を含め 2台作成したのですが、多めに購入した 16本の管のうち 1本が非常に暗くしか点灯できない個体でした。また、ロットによって頭の塗装が赤、青、白などと微妙に差があります。明るさのむらを小さくしたり、見た目を統一したりしたい場合は多めに購入して選別する必要があります。

設計データ公開

追記（2024/05/19）: 設計データをGitHubで公開しました。
