電子工作のHello, world!ともいえるLチカ。マイコンでGPIOを操作し、LEDを点滅（チカチカ）させることです。Lチカができるようになれば電源やクロック、GPIOやタイマーを使えることと同義ですので、もうそのマイコンで何でもできるようになったといっても過言ではないでしょう（過言です）。そんなLチカを、純アナログ回路で面白くやってみようというのが今回の回路です。

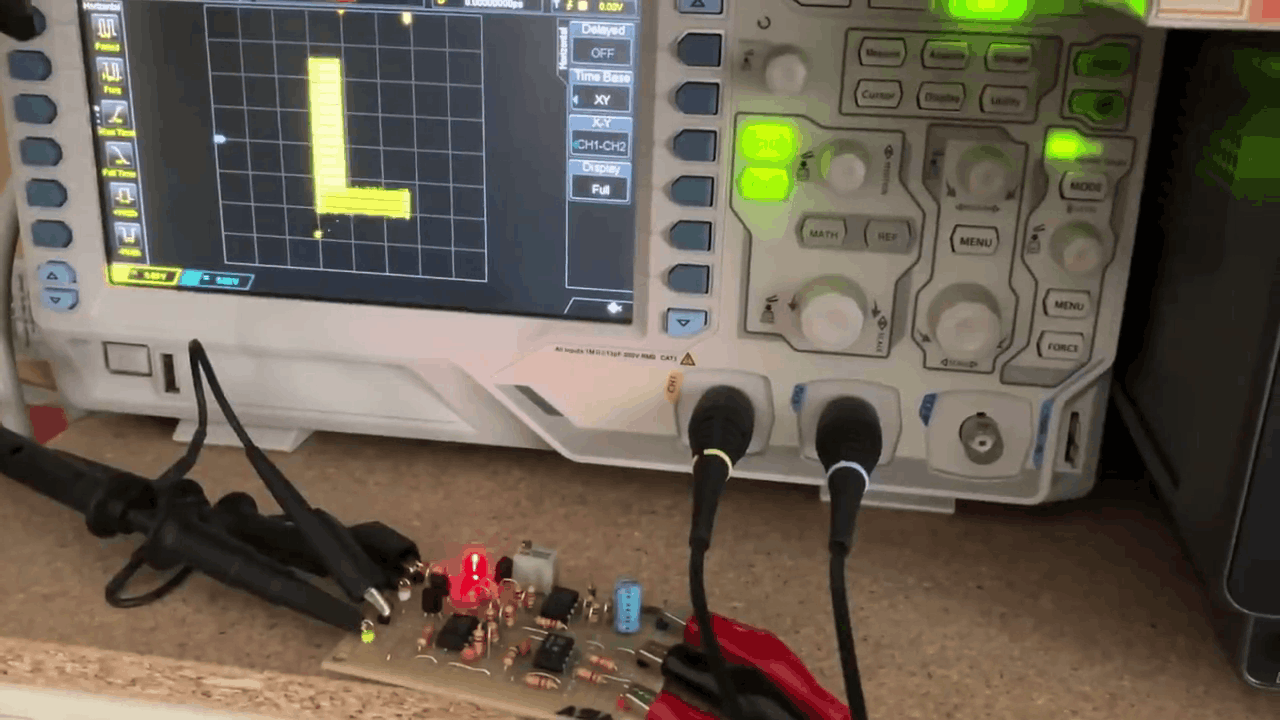

動画

オシロスコープ上で「L」を見たい

ただLEDをチカチカしても面白くないので、今回はオシロスコープ上に「L」の文字を表示し、それもチカチカさせます。

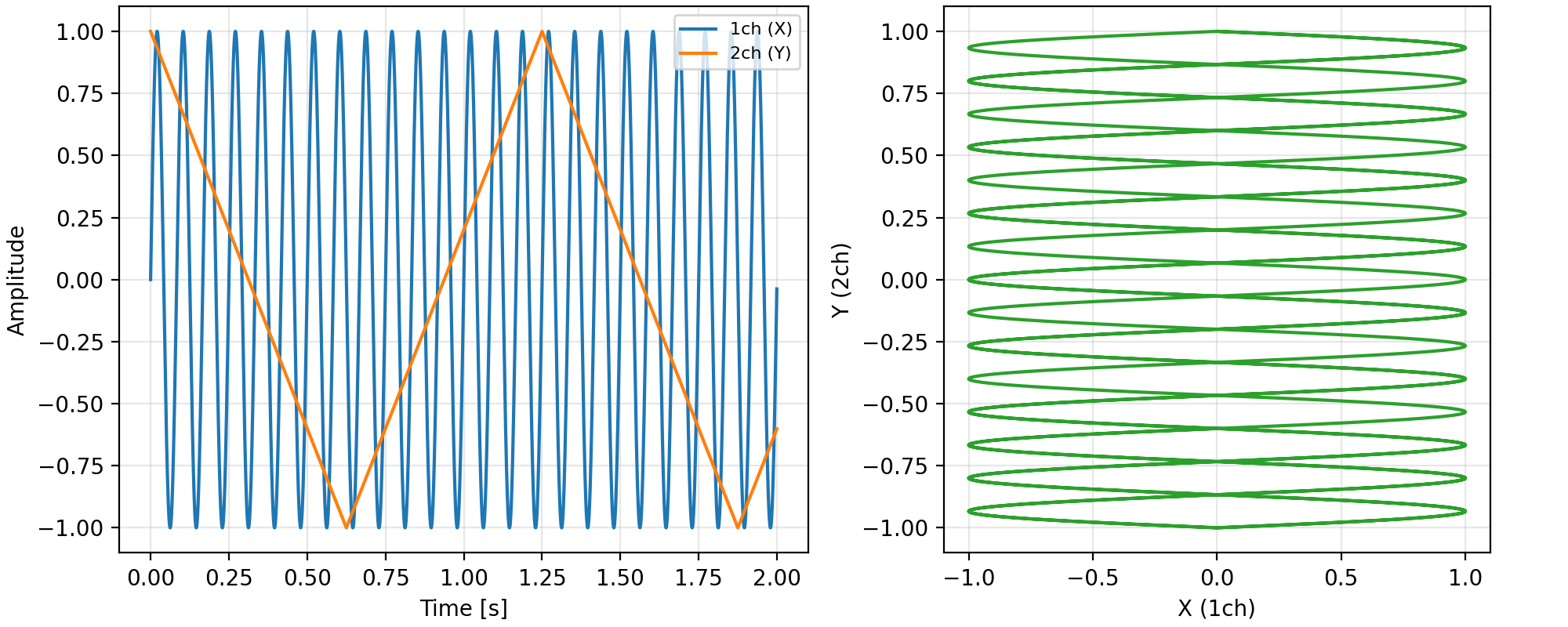

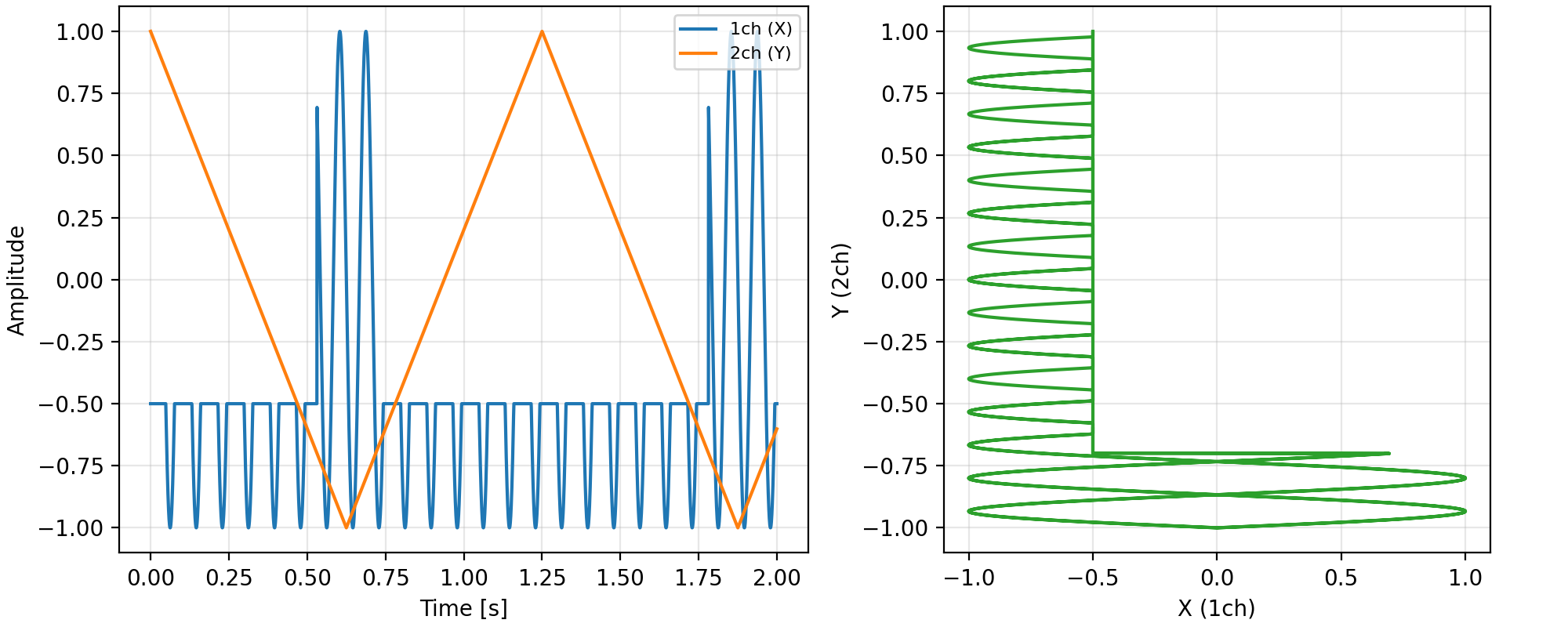

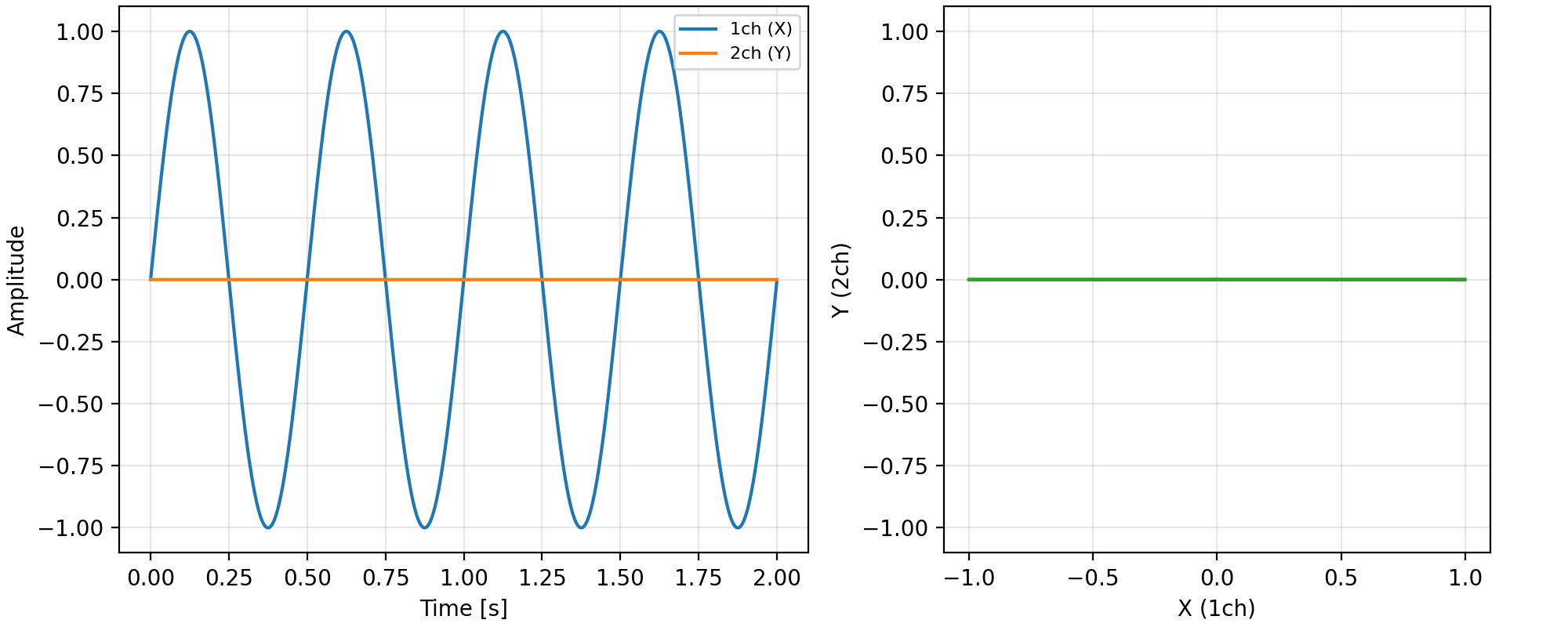

オシロスコープ上に図形を表示するためには、XYモードを使います。これはCh1をX軸、Ch2をY軸として画面に表示するモードです。XYモードでどのような波形を入れるとどのような図形が見られるのか、例をあげます。

設計・回路図

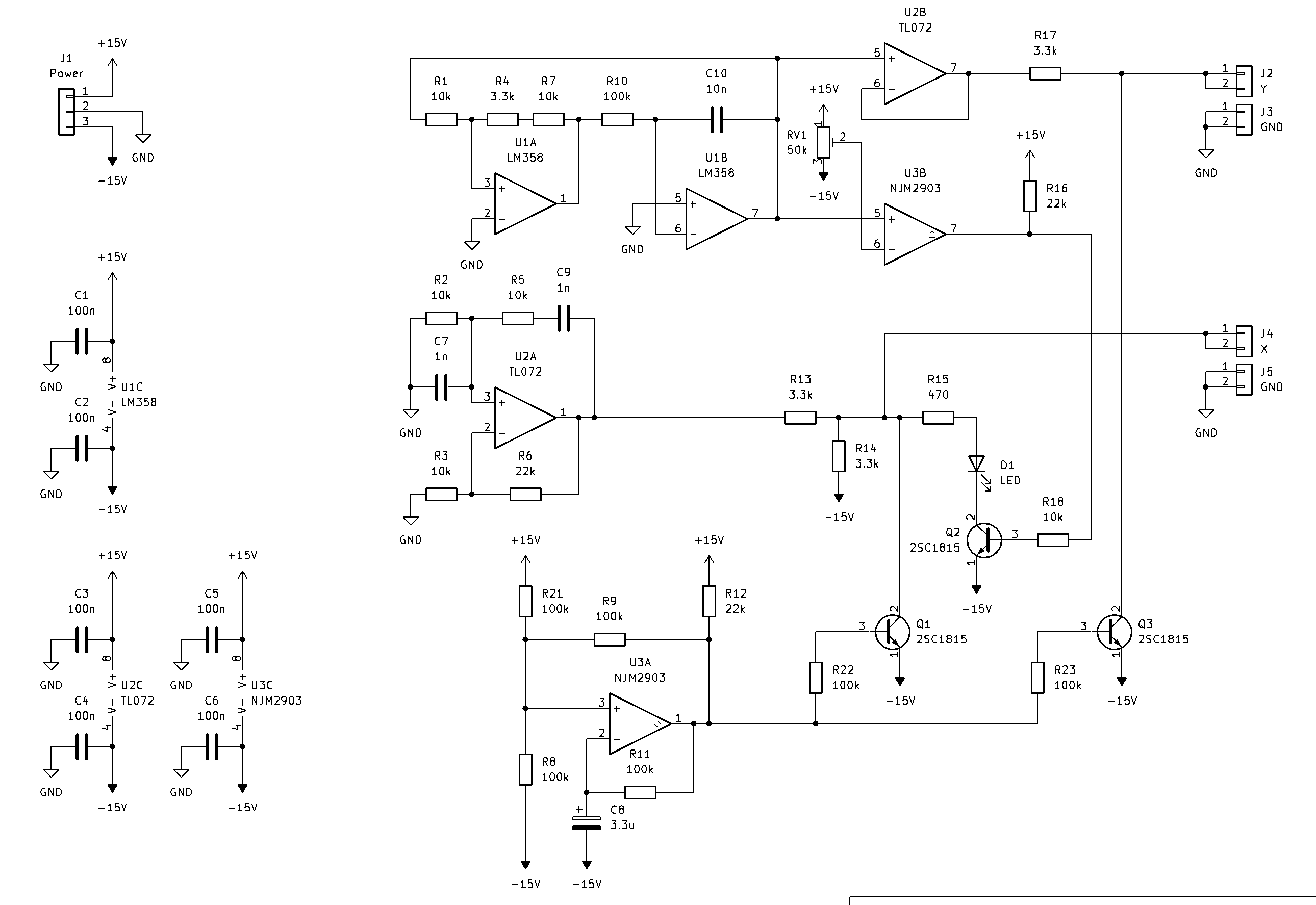

回路図は以下の通りです。

回路は、U2Aのウィーンブリッジ発振回路（正弦波）、U1AとU18の三角波発振回路、U3Aの弛緩発振回路（矩形波）、U3Bの閾値検出回路、Q2とD1のクリップ回路、Q1、Q3の禁止回路から構成されます。

これらのうち、L字の生成に関わるのはウィーンブリッジ発振回路と三角波発振回路、閾値検出回路とクリップ回路です。2つの発振回路で四角形を生成したのち、L字に整形します。この際、クリップ電圧の生成にはLEDの順方向電圧降下Vfを使っています。これにより、LEDが点滅とL字生成の両方の役割を果たすことになります。

チカチカは、弛緩発振回路と禁止回路で行います。両chの出力電圧をQ1、Q3で-15Vに固定することで、オシロスコープ上の表示を点にします。これによりLの表示が消えるのと同時に、LEDへの電流を遮断します。

完全に駄洒落ですが、アナログ回路の面白さが詰まっているのではないかと思います。
