症状

• ヘッドホン出力を使うとき、マスターボリュームを最大付近にした状態でフォルテ気味に弾くと音が割れる。そもそも音量が小さい。
• モノラル出力（L/MONO、R）の音量が極端に小さい。たまに割れた音が大きく鳴る。

故障ポイント

出力についているミューティングトランジスタ(Q1、Q2、Q5、Q7)のVbeを測ったところすべて0.66Vあり、常に導通していた。このためミュート制御の回路の故障と判断した。

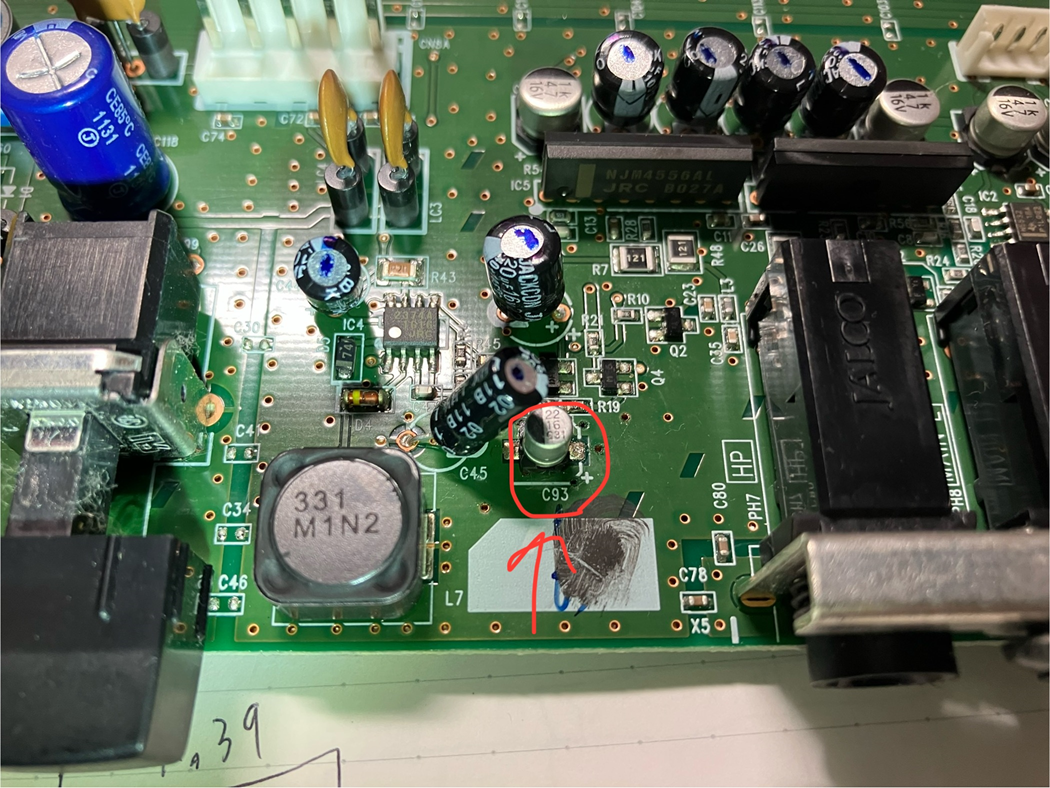

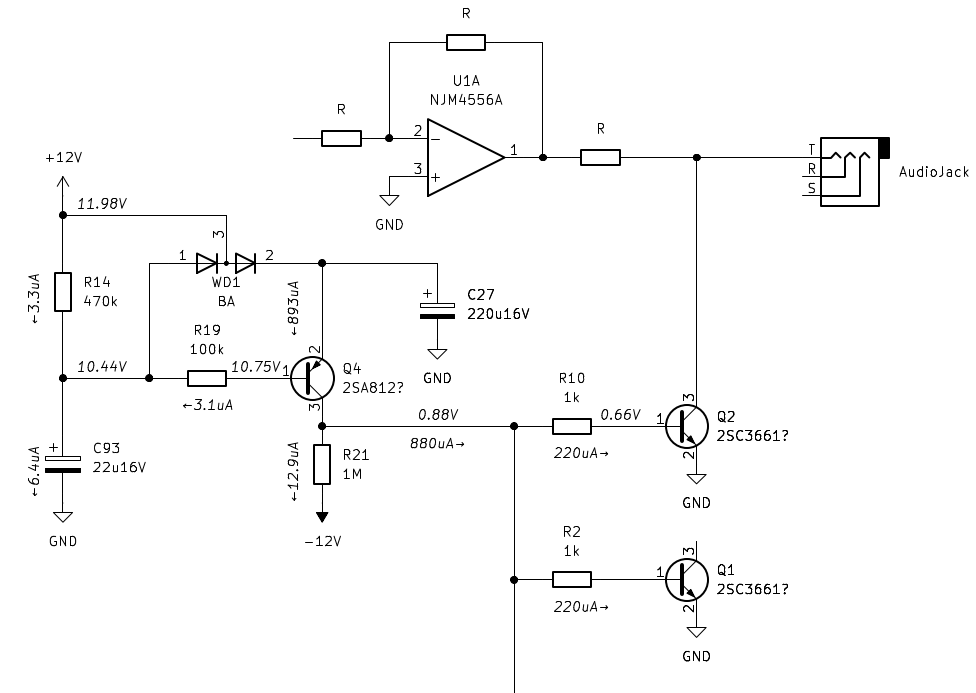

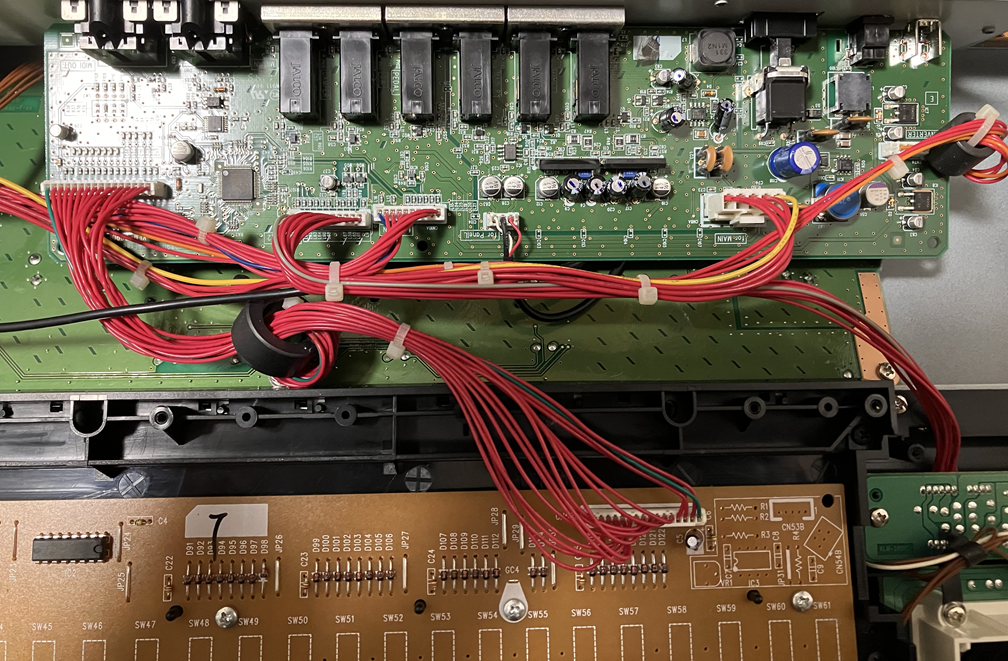

下に故障箇所周辺の写真と、基板から推測した回路図を示す。各ノードの電圧/電流は修理前に測定したものである。

ミュート制御の回路のうち、時定数を作る電解コンデンサ(C93)の漏れ電流が大きく(6.4uA)なっていた。取り外して容量を測ったところ、5uFしかない状態だった。これによりQ4のPNPトランジスタがOFFにならず、常に中途半端なミュート状態になっていた。このためほとんど音量が出ず、非常に歪みの多い出力になってしまっていた。

実施した補修

Q93を長寿命タイプの電解コンデンサに交換した。電解コンデンサではいつかは今回の故障モードで再び壊れると思われる。フィルムコンデンサや、直流バイアス特性に気を付ければ、積層セラミックコンデンサ等に交換しても良いかもしれない。

修理の結果

すべての出力でカタログスペックを満たすようになった。歪みもなくきれいな音を鳴らせるようになった。
